找平层地面线槽布线系统（封闭式）

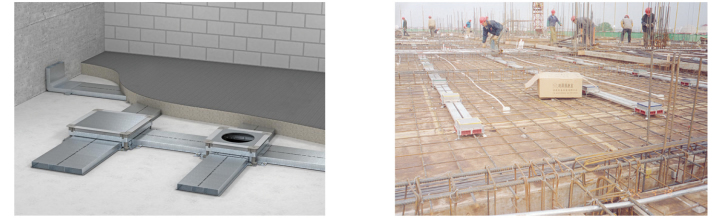

    封闭式地面线槽着力解决现代建筑物中大量使用电源、通信和数据等线缆敷设而设置的地下布线系统。它为大型区域低迷那下的电气、信息安装提供了完美的解决方案—地面线槽与地面分线盒（地面出线盒）组成了一个隐藏的找平层（结构层）中的紧密网络。成功地解决了各个子系统的出口与地面装饰的衔接。

    地面线槽的设计选用根据不同建筑物的需求，计算信号线的线缆根数及截面积的总量，从而确定所需线槽的相应规格，根据信号区域的分类（电源、数据、语音、VGA等）确定主线槽的槽数（单槽、双槽、三槽）。地面线槽规格分为50、70、100、150、200、230、300、350、400等系列；适用于380V/220V以下的强电系统和弱电系统的敷线。其用于强电回路必须有防漏电保护措施，并保证地面线槽及地面分线盒（地面出现盒）在施工过程中接地连续性。
    方案设计时，在地面线槽布线系统中，线槽的分支、拐弯及强、弱电箱连接时均应设置分线盒。强、弱电组合分线盒在线缆敷设时，无论交叉或平行的均应设置金属屏蔽板，强、弱电同一路经线槽敷设时应当分槽敷设，避免造成干扰。
    地面线槽施工时线槽每隔1.5M应有固定支架，支架底部与结构层固定，防止土建施工过程中地面线槽预定位置发生偏离。地面线槽表面混凝土保护层不小于20MM，多槽敷设时表面混凝土保护层不小于35MM，并铺上金属丝网保护以防止地面开裂。
    地面线槽组件连接部位均应采用专用密封胶涂抹密封，分线盒顶部安装施工防护盖。防止土建施工时砂浆渗入。
    地面分线盒（出现盒）底盒安装时应低于地面完成面5MM，以利于其铜（不锈钢）面板的正常安装。在安装过程中应保持纵横平直，确保室内整体效果美观。
